• Wartungsfreie,batterielose Transceiverzangen
• Für alle Schaltanlagentypen geeignet
• Einfachste Bedienung
• Absolut sichere Phasenidentifikation

Bei der Phasenidentifikation an Mittelspannungskabeln wird in der VDE 0105 Teil 1 (EN 501110-1) darauf hingewiesen, dass andere Sicherheitsmaßnahmen zu treffen sind, wennder am Kabelende vorgeschriebene Kurzschluss mit gleichzeitiger Erdung aufgehoben werden muss.

Mit dem Phasenidentifikationsgerät PIL 8 besteht die Möglichkeit, den Kurzschluss und die Erdung beizubehalten und die einzelnen Phasenleiter trotzdem zu identifizieren. Die Zelle oder der Schaltschrank, in der oder in dem das zu montierende Kabel endet, kann verschlossen bleiben.

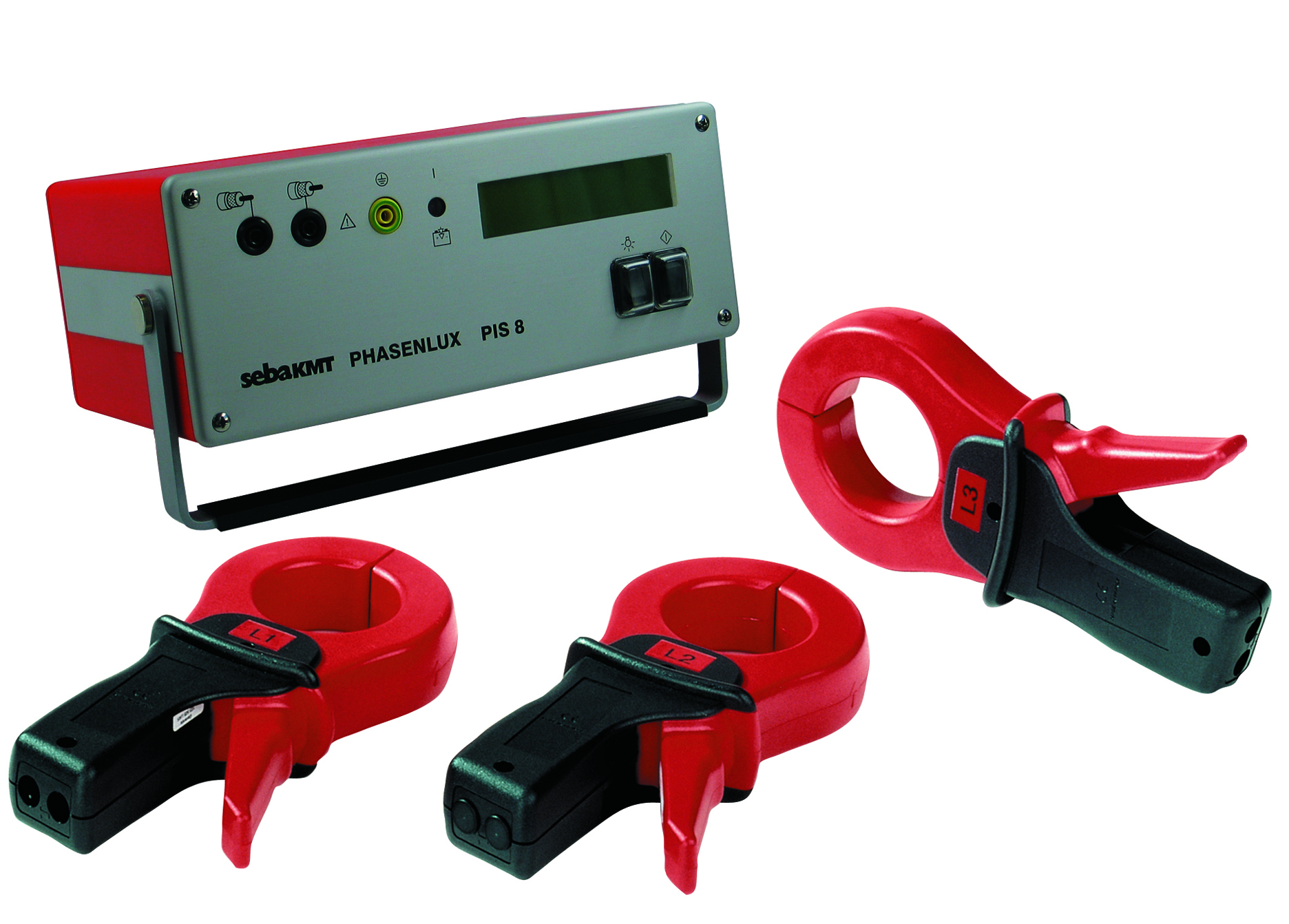

Das Phasenlux arbeitet mit drei Transceiverzangen, die ohne Anschlussleitungen jeweils um einen kurzgeschlossenen Phasenleiter gelegt werden (eine Stromversorgung ist nicht erforderlich!). An der Schnittstelle des Kabels wird über einen batteriebetriebenen Audiofrequenzgenerator ein Audiofrequenzstrom eingespeist. In der Transceiverzange erzeugt dieser Audiofrequenzstrom eine Spannung, die gleichgerichtet und in einem Kondensator gespeichert wird.

In der Transceiverzange befindet sich ein kleiner Audiofrequenzgenerator, der bei Anlegen einer DC-Spannung ein Audiofrequenzsignal mit der Phasenbezeichnung sendet. Deran der Schnittstelle des Kabels befindliche Audiofrequenzgenerator wird jetzt zum Empfänger und zeigt das Signal der Transceiverzange an.

‍

Weitere Informationen finden Sie unter www.megger.com
